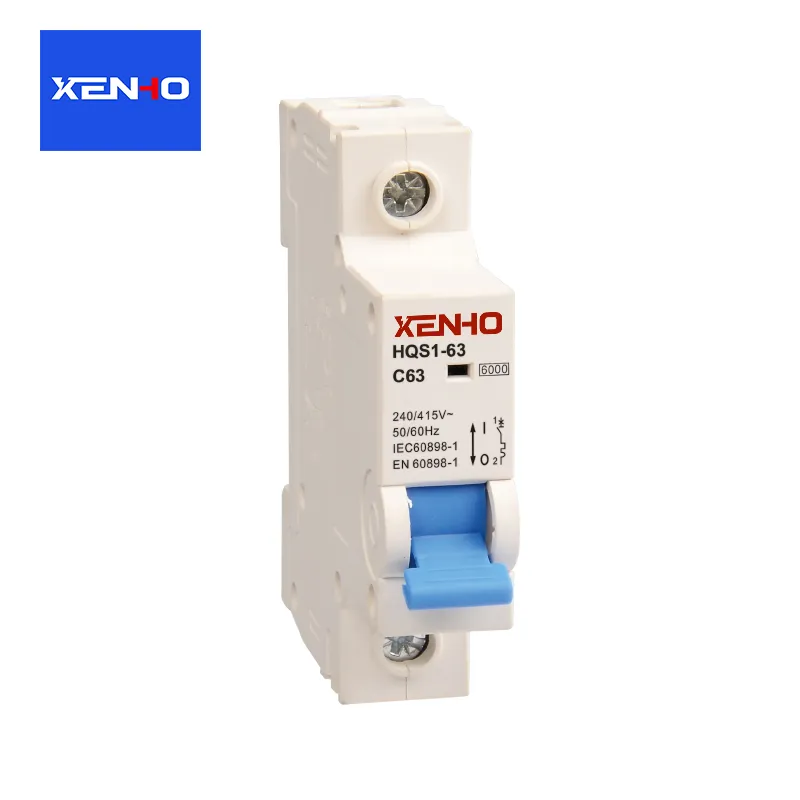

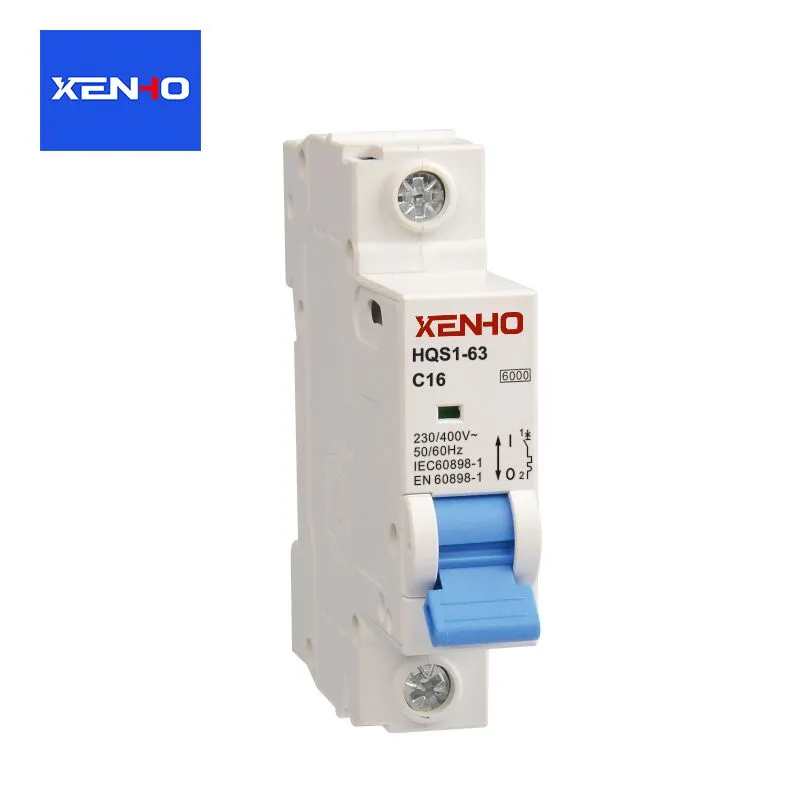

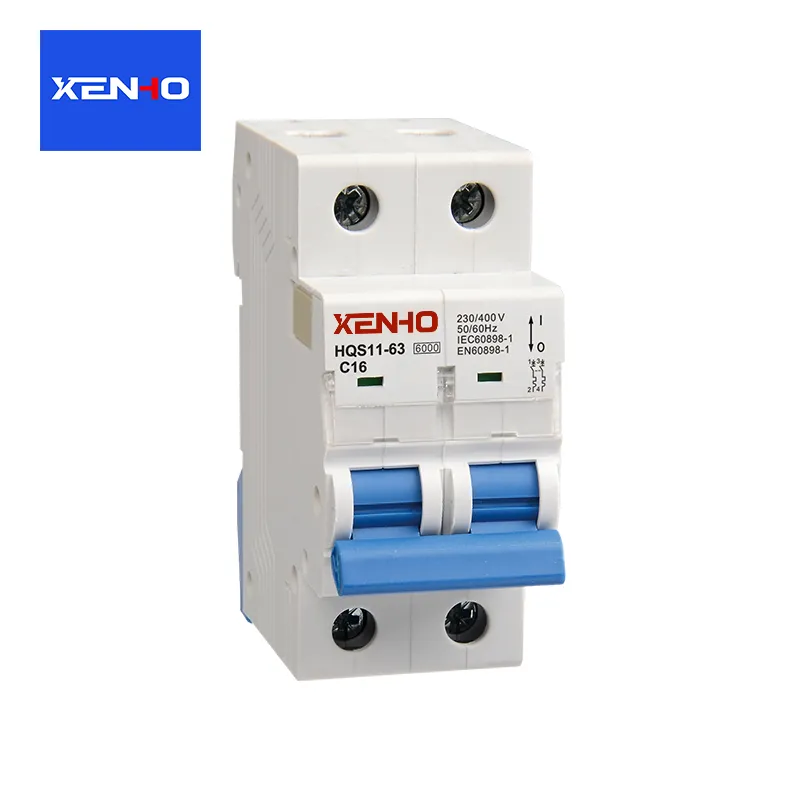

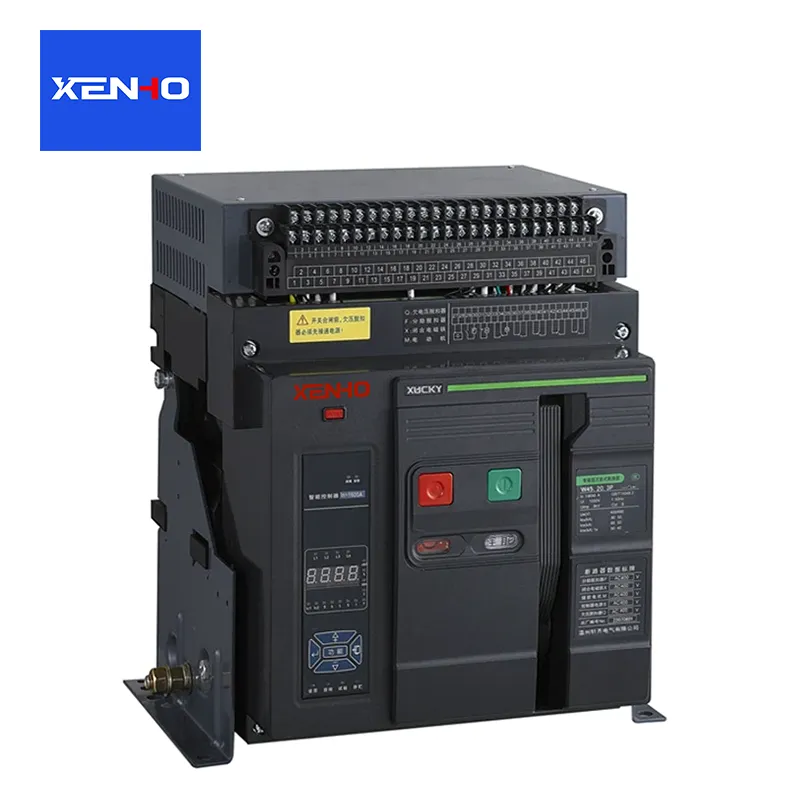

Arbetsprincipen för enströmbrytarekretsar kring kärnlogiken i övervakning, bedömning och exekvering. Genom sin inbyggda utlösningsmekanism och ljusbågssläckningssystem uppnår den normal kretskopplingskontroll och snabb frånkoppling av felaktiga kretsar. Den kan delas upp i två delar: normalt driftläge och felskyddstillstånd. Ljusbågssläckningssystemet är en viktig hjälpkomponent som säkerställer tillförlitlig frånkoppling.
Normalt drifttillstånd: Kretsanslutning och urkoppling
Manuell/elektrisk stängning: Operatören använder ett handtag eller en elektrisk mekanism för att flytta strömbrytarens rörliga kontakt mot den stationära kontakten, skapa kontakt och stänga kretsen, vilket möjliggör normal kraftöverföring. Efter stängning fixerar låsmekanismen den rörliga kontakten i stängt läge och upprätthåller kretskontinuitet.
Manuell frånkoppling: När man drar i frånkopplingshandtaget låses låsmekanismen upp, och kraften från returfjädern gör att den rörliga kontakten separeras från den stationära kontakten, vilket bryter kretsen. Om strömmen är liten vid denna tidpunkt kommer ljusbågen som genereras mellan kontakterna att släckas av sig själv.
Felskyddstillstånd: Automatisk utlösning och kretsbortkoppling
När kretsen upplever fel som överbelastning, kortslutning eller underspänning, kommer den inbyggda utlösningsenheten att utlösa låsmekanismen för att låsa upp, vilket ger automatisk utlösning. Olika fel motsvarar olika utlösningsprinciper:
Överbelastningsskydd (termisk utlösningsprincip)
Kärnkomponent: Bimetallband (sammansatt av två metallremsor med väsentligt olika värmeutvidgningskoefficienter).
Arbetslogik: När kretsen är överbelastad överstiger strömmen kontinuerligt märkvärdet, vilket gör att bimetallremsan böjs och deformeras på grund av uppvärmning. När deformationen når ett tröskelvärde trycker den på låsmekanismen för att låsa upp, och den rörliga kontakten kopplar bort kretsen under fjäderns inverkan.
Funktioner: Fördröjd åtgärd; kortvariga överbelastningar (som motorstart) kommer inte att utlösa utlösning, vilket undviker falsk utlösning.
Kärnkomponent: Elektromagnetisk spole (lindad på en järnkärna).
Arbetslogik: När en kortslutning inträffar stiger strömmen omedelbart till tiotals eller till och med hundratals gånger det nominella värdet. Den elektromagnetiska spolen genererar en stark elektromagnetisk kraft som attraherar järnkärnan för att träffa låsmekanismen och omedelbart låsa upp den.
Funktioner: Snabb action på millisekundnivå; kan koppla ur kretsen på mycket kort tid, förhindra ljusbågsskador på utrustning eller orsaka bränder. Underspännings-/spänningsförlustskydd (underspänningsutlösningsprincip)
Kärnkomponent: Utlösningsspole för underspänning, parallellkopplad med kretsen för att övervaka spänningen.
Arbetslogik: När spänningen sjunker under cirka 70 % av det nominella värdet eller är helt förlorad, försvinner den elektromagnetiska kraften från utlösningsspolen, och järnkärnan, under inverkan av en fjäder, triggar låset för att låsa upp, vilket kopplar ur kretsen.
Funktion: Förhindrar att utrustningen inte fungerar och skadas på grund av låg spänning, och undviker även säkerhetsrisker som orsakas av plötslig start av utrustningen när strömmen återställs.

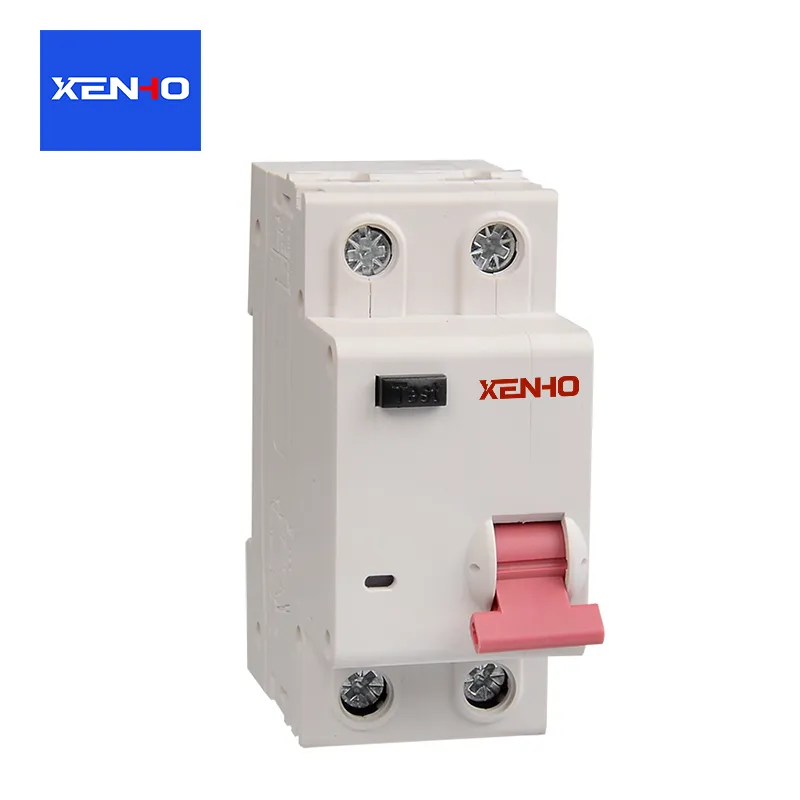

Läckageskydd (restströmsskyddsprincip)
Kärnkomponent: Nollsekvensströmtransformator.
Arbetslogik: Under normala omständigheter är strömmen i faslinjen och neutrallinjen lika stora och motsatta i riktning. Det magnetiska flödet i transformatorns kärna tar ut varandra, vilket resulterar i ingen inducerad strömutmatning; när ett läckage uppstår (som en elektrisk stöt till en person), flyter en del av strömmen genom marken, vilket orsakar en obalans i tvåfasströmmen. Transformatorn genererar en inducerad signal som utlöser utlösningsanordningen.
Funktioner: Låg drifttröskel (vanligen 30mA), prioriterar personlig säkerhet.
