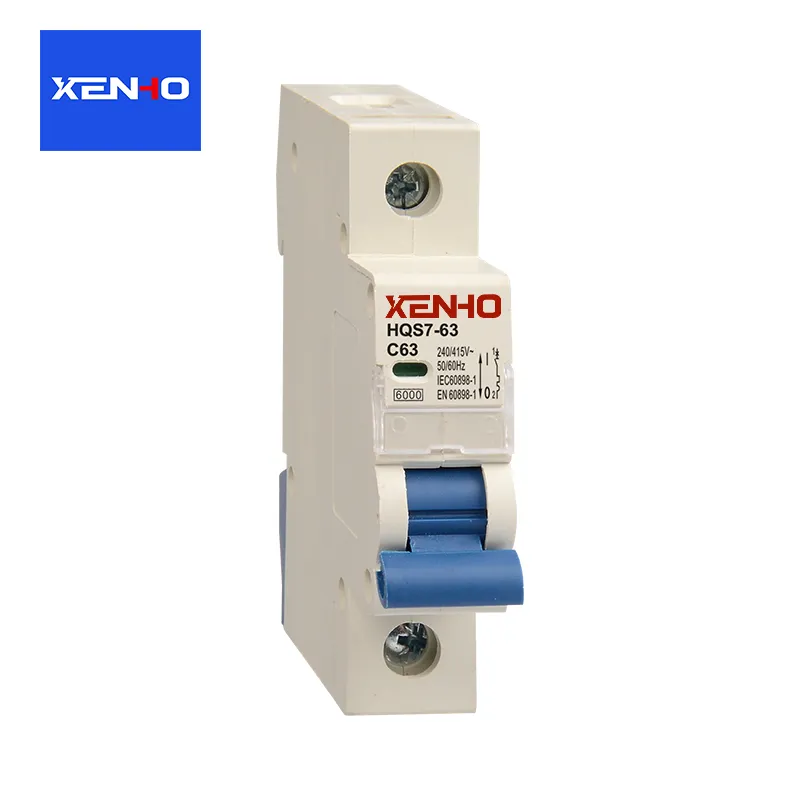

A DC-strömbrytareskyddar elektriska likströmskretsar mot för hög ström och, beroende på dess design, kortslutningar. Till skillnad från AC-system har DC-system inte en naturlig ström nollgenomgång varje halvcykel, vilket gör bågavbrott mer utmanande. Den här guiden förklarar likströmsbrytarens funktion, huvudtyper, väsentliga klassificeringar, applikationskrav, installationsöverväganden, vanliga inköpsmisstag och underhållsmetoder för att hjälpa köpare att välja lämpligt skydd för sina elektriska system.
1. Vad är en DC-strömbrytare?
A DC-strömbrytareär en elektrisk skyddsanordning utformad för att avbryta likström när en krets utsätts för en överbelastning, kortslutning eller annat specificerat feltillstånd. Genom att öppna kretsen hjälper den till att skydda kablar, elektrisk utrustning, strömomvandlingskomponenter och anslutna belastningar från potentiellt skadlig ström.
Likström flyter främst i en riktning. Den försörjs vanligtvis av batterier, solcellspaneler, bränsleceller och likströmskällor. Eftersom dessa teknologier blir allt viktigare i moderna energi- och industrisystem, har pålitligt DC-kretsskydd blivit en viktig del av designen av elektriska system.
Varför är DC-kretsskydd viktigt?
Överdriven ström kan överhetta ledarna, skada isoleringen, förstöra elektroniska komponenter och skapa brandrisker. En korrekt vald brytare begränsar felströmmens varaktighet genom att koppla bort den påverkade kretsen enligt dess designade driftsegenskaper.
- Utrustningsskydd:Hjälper till att förhindra skador på batterier, växelriktare, styrenheter och andra anslutna enheter.
- Kabelskydd:Minskar risken för överhettning av ledare när skyddsanordningen är korrekt koordinerad med kabelklassificeringar.
- Driftskontinuitet:Tillåter att fel isoleras så att opåverkade kretsar kan fortsätta att fungera där systemarkitekturen tillåter.
- Underhållsbekvämlighet:Ger ett sätt att isolera kretsen när enheten är lämplig för detta ändamål och används enligt dess instruktioner.
- Systemsäkerhet:Stöder en samordnad skyddsstrategi tillsammans med jordning, isolering och andra elektriska säkerhetsåtgärder.
En effektbrytare är inte en komplett säkerhetslösning i sig. Ett effektivt skydd beror också på korrekt systemdesign, lämplig ledning, lämpliga felströmsberäkningar och överensstämmelse med tillämpliga elektriska koder.
2. Hur fungerar en DC-strömbrytare?
En likströmsbrytare övervakar ström som flyter genom en krets och avbryter strömmen när dess manövermekanism upptäcker ett kvalificerat fel. Den exakta processen beror på brytarens konstruktion, utlösningsegenskaper och avsedd användning.
Överbelastningsskydd
En överbelastning uppstår när en krets bär mer ström än vad som är avsett under en längre period. Till exempel kan en industriell likströmskälla fungera över sin designade belastning på grund av överdriven efterfrågan eller en felaktig komponent.
Många dvärgströmbrytare använder en termisk utlösningsmekanism. Överskottsström värmer ett bimetalliskt element tills det böjs tillräckligt för att frigöra utlösningsmekanismen. Detta svar är i allmänhet tidsberoende: en måttlig överbelastning kan ta längre tid att lösa ut än en mycket större överbelastning.
Kortslutningsskydd
En kortslutning skapar en oavsiktlig väg med låg resistans som kan producera extremt hög ström. Många termomagnetiska brytare har en magnetisk utlösningsmekanism som reagerar snabbt på hög felström. Elektroniska brytare kan istället använda sensorer och styrkretsar för att upptäcka specificerade feltillstånd och initiera avbrott.
Brytaren måste ha en lämplig DC-spänning och tillräcklig DC-brytkapacitet för den potentiella felströmmen vid installationspunkten. En hög nominell strömstyrka ensam visar inte att en enhet säkert kan avbryta en kortslutning.
Bågavbrott
När kontakter separeras medan ström flyter, kan en elektrisk ljusbåge bildas mellan dem. I AC-kretsar passerar strömmen naturligt genom noll under varje cykel, vilket hjälper ljusbågen att släckas. Likström ger inte samma återkommande nollgenomgångar under normala stationära förhållanden.
Av denna anledning kan likströmsbrytare använda speciellt utformade kontaktarrangemang, ljusbågsrännor, magnetiska bågblåsningssystem eller andra bågkontrollstrukturer. Dessa funktioner hjälper till att förlänga, kyla, dela eller släcka ljusbågen så att kretsen kan avbrytas säkert inom enhetens nominella driftsförhållanden.
3. Hur skiljer sig en DC-brytare från en AC-brytare?
DC- och AC-brytare delar samma grundläggande syfte, men deras avbrottskrav kan skilja sig betydligt. Att välja en enhet enbart för att dess nuvarande klassificering matchar kretsen kan resultera i otillräckligt skydd.
| Jämförelsefaktor | DC effektbrytare | AC effektbrytare |
|---|---|---|
| Aktuellt beteende | Ström flyter normalt i en riktning. | Strömmen ändrar periodvis riktning i typiska AC-system. |
| Nuvarande nollkorsning | Ingen återkommande naturlig nollgenomgång under stabila DC-förhållanden. | Har normalt periodiska nollgenomgångar. |
| Bågavbrott | Kräver en design och klassificering som är lämplig för DC-ljusbågssläckning. | Designad kring egenskaperna hos det specificerade AC-systemet. |
| Spänningsvärde | Måste vara lämplig för DC-systemets spänning och kretskonfiguration. | Måste vara lämplig för AC-spänningen och systemkonfigurationen. |
| Typiska tillämpningar | Batterisystem, solceller, DC-distribution och industriella DC-laster. | Byggnadsdistribution, AC-motorer, belysning och allmänna AC-kraftsystem. |
Vissa brytare är certifierade för både AC- och DC-drift, men deras klassificering och tillåtna konfigurationer kan skilja sig. En produkt med dubbla klasser måste installeras enligt de specifika klassificeringarna och kopplingsscheman som tillhandahålls av dess tillverkare.
4. Vilka typer av likströmsbrytare finns tillgängliga?
Den mest lämpliga likströmsbrytaren beror på belastning, felegenskaper, erforderlig svarstid, tillgängligt utrymme och underhållsstrategi. Att förstå de huvudsakliga designerna hjälper köpare att jämföra produkter mer exakt.
Termisk-magnetiska likströmsbrytare
Termisk-magnetiska brytare kombinerar termiskt överbelastningsskydd med magnetiskt kortslutningsskydd. De övervägs vanligtvis för DC-distributionspaneler, styrkretsar och utvalda industriella tillämpningar.
- Ge två kompletterande former av överströmsskydd.
- Kan vara lämplig för ett brett utbud av rutinmässiga distributionskrav.
- Kräv noggrann verifiering av utlösningskurvor och DC-avbrottsklassificeringar.
Elektroniska likströmsbrytare
Elektroniska konstruktioner använder strömsensorer och elektroniska styrkretsar för att upptäcka specificerade feltillstånd. Beroende på produkt kan de tillhandahålla justerbara skyddströsklar, statusindikering, fjärrövervakning eller kommunikationsfunktioner.
Dessa funktioner kan vara värdefulla i automatiserade anläggningar och system där driftstopp är dyrt. Köpare bör dock bekräfta om produkten är en konventionell mekanisk brytare, en elektronisk skyddsbrytare eller en solid state-enhet, eftersom deras avbrottsmetoder och felbeteende kan skilja sig åt.
Miniatyr DC effektbrytare
Dvärgbrytare är kompakta enheter som används i lämpliga applikationer för distribution av lågspänningslikström. Deras lilla fotavtryck kan förenkla panellayouter, men deras lämplighet beror fortfarande på märkspänning, brottkapacitet, polarrangemang och tillverkarens godkända DC-konfiguration.
Formgjutna och industriella likströmsbrytare
Formgjutna och andra industribrytare finns tillgängliga för system med mer krävande strömnivåer, felförhållanden eller installationskrav. Beroende på modell kan de erbjuda justerbara utlösningsinställningar, tillbehör, hjälpkontakter och integration med industriella ställverk.
Specialiserade DC-skyddsenheter
Solcellspaneler, system för lagring av batterienergi, laddningsutrustning för elfordon och andra energitillämpningar kan kräva skyddsanordningar utformade för specifika elektriska egenskaper. Till exempel kan fotovoltaiska kretsar uppleva ihållande likströmsbågar, medan batterier kan leverera mycket höga felströmmar.
En specialiserad applikation kräver inte automatiskt en speciell brytarkategori. Lämplig lösning måste fastställas utifrån systemdesignen, tillämpliga standarder, utrustningsinstruktioner och felströmsbedömning.
5. Var används likströmsbrytare?
Likströmsbrytare används överallt där likström behöver kontrollerat överströmsskydd och pålitlig isolering. Driftförhållandena varierar avsevärt mellan applikationer, så en enhet som lämpar sig för en installation kanske inte är lämplig för en annan.
Solcellssystem
Solcellsinstallationer använder likströmsskydd i lämpliga kretsar relaterade till array, combiner och inverter. Den valda utrustningen måste ta hänsyn till maximal systemspänning, tillgänglig felström, miljöexponering och de specifika kraven för PV-kretsen.
Batteri Energilagring
Batterisystem kan leverera betydande felström, särskilt när flera celler eller batterimoduler är parallellkopplade. Val av skydd bör beakta batterikemi, systemspänning, tillgänglig kortslutningsström, ledningsstorlek och samordning med batterihanterings- och isoleringssystem.
Industriell automation och styrning
Industriella kontrollpaneler distribuerar ofta likström till sensorer, reläer, ställdon, styrenheter och kommunikationsutrustning. Lämpligt skydd kan hjälpa till att isolera en felaktig gren utan att onödigt avbryta varje ansluten enhet, förutsatt att skyddsschemat är korrekt samordnat.
Telekommunikation och datainfrastruktur
Telekommunikationsinstallationer och vissa datainfrastruktursystem använder likströmsdistribution för nätverksutrustning och reservförsörjning. Höga tillgänglighetskrav gör förutsägbar felisolering och lämplig utrustningskoordinering särskilt viktigt.
Elfordon och laddinfrastruktur
Elfordonssystem och laddningsinstallationer involverar specifika spänningsnivåer, strömprofiler och säkerhetskrav. Skyddsanordningar måste väljas för sin avsedda plats i systemet och bör uppfylla tillämpliga produktstandarder och installationskrav.
| Ansökan | Angelägenhet för nyckelval | Ytterligare hänsyn |
|---|---|---|
| Solenergi PV | Maximal DC-spänning och avbrottsklassificering | PV-specifika krav och utomhusexponering |
| Batteriförvaring | Prospektiv felström | Batterikonfiguration och skyddskoordinering |
| Industriella kontroller | Lastström och utlösningsegenskaper | Panelutrymme och selektivitet |
| Telekommunikation | Systemspänning och kontinuitetskrav | Filialisolering och reservkraft |
| EV-infrastruktur | Applikationsspecifika betyg och standarder | Installationsarkitektur och systemkoordinering |
6. Hur väljer du rätt likströmsbrytare?
Att välja en likströmsbrytare är inte bara en fråga om att matcha dess ampere till belastningen. Köpare bör bedöma hela det elektriska systemet, verifiera produktens tekniska dokumentation och bekräfta att den valda enheten är lämplig för de faktiska felförhållandena.
Steg 1: Bekräfta systemspänningen
Identifiera den maximala DC-spänning som brytaren kan uppleva, inklusive relevanta drifts- och systemförhållanden. Märkspänningen måste vara tillräcklig för kretsen, och det tillåtna polarrangemanget måste överensstämma med tillverkarens instruktioner.
I vissa konstruktioner kan flera poler anslutas i serie för att uppnå en specificerad DC-spänning. Detta är endast tillåtet om det uttryckligen stöds av tillverkaren och installerat enligt det specificerade kopplingsschemat. Att ansluta poler i serie ökar inte automatiskt enhetens godkända spänningsklass.
Steg 2: Bestäm den aktuella graderingen som krävs
Beräkna den förväntade kontinuerliga strömmen och beakta belastningsegenskaper, ledarens ampacitet, omgivningstemperatur, kapslingsförhållanden och tillämpliga elektriska koder. Laster med betydande start- eller transientströmmar kan också kräva en lämplig utlösningskarakteristik.
Brytarklassificeringen måste skydda tillhörande ledare och utrustning samtidigt som den klarar normala driftsförhållanden. Att helt enkelt välja en högre strömstyrka för att undvika störande utlösning kan äventyra skyddet om kablarna och utrustningen inte klassificeras i enlighet därmed.
Steg 3: Verifiera DC-brytkapaciteten
Brottkapacitet är en av de viktigaste specifikationerna att granska. Den indikerar den maximala felström som en brytare är konstruerad och klassad för att avbryta under specificerade testförhållanden.
Bestäm den potentiella kortslutningsströmmen vid installationspunkten och bekräfta att brytarens DC-avbrottsklassning är tillräcklig vid avsedd spänning och konfiguration. Batterisystem kan till exempel kräva särskild uppmärksamhet eftersom deras tillgängliga felström kan vara hög.
Steg 4: Välj rätt antal poler
Enpoliga, tvåpoliga och andra konfigurationer tjänar olika kretsarrangemang. Det korrekta valet beror på systemets jordningsmetod, ledarna som måste kopplas bort och tillämpliga elektriska regler.
Anta inte att varje ledare måste kopplas på samma sätt över alla DC-system. Bekräfta kraven för den specifika applikationen och om enheten är godkänd för det föreslagna kopplingsarrangemanget.
Steg 5: Kontrollera resans egenskaper och koordination
Granska tillverkarens tids-strömkurva och egenskaperna för den anslutna lasten. Skydd måste reagera tillräckligt snabbt för att skydda ledare och utrustning samtidigt som man undviker onödiga snubbel under normal drift.
I system med flera skyddsanordningar hjälper koordinering till att säkerställa att enheten närmast felet fungerar när det är möjligt. Faktisk selektivitet beror på enheternas tids-strömbeteende, felnivåer och tillverkarens koordinationsdata.
Steg 6: Utvärdera miljöförhållanden
Temperatur, luftfuktighet, damm, vibrationer, korrosion och höljesventilation kan påverka elektrisk utrustnings lämplighet och prestanda. Utomhussolinstallationer och industriella miljöer kan kräva lämpliga kapslingar, inträngningsskydd och temperatursänkning.
Steg 7: Verifiera standarder och dokumentation
Kontrollera tillämpliga produktstandarder, certifieringskrav, installationsinstruktioner och teknisk dokumentation. Beroende på enhet och marknad kan relevanta standarder inkludera IEC 60947-2 för tillämpliga strömbrytare, IEC 60898-2 för tillämpliga AC/DC-brytare, eller UL 489 för täckta kretsbrytare och relaterade produkter. Tillämpligheten beror på produktkategorin och certifieringens omfattning.
Köpare bör begära den exakta modellens datablad, märkspänning, märkström, brytkapacitet, godkänd polkonfiguration, utlösningskurva och relevant certifieringsinformation innan de gör en beställning.
- Maximal drift DC-spänning bekräftad.
- Kontinuerlig belastningsström och kabelampacitet kontrolleras.
- Prospektiv kortslutningsström bedömd.
- DC-brytkapacitet verifierad vid erforderlig spänning.
- Antal stolpar och ledningsarrangemang godkända.
- Resegenskaper och skyddssamordning granskas.
- Omgivningsförhållanden och installationsutrymme utvärderade.
- Erforderliga standarder, certifieringar och dokumentation bekräftas.
7. Vilka misstag bör köpare undvika?
Många kretsskyddsproblem uppstår under specifikation, anskaffning eller systemintegration snarare än under normal drift. Att känna igen vanliga misstag kan minska onödiga kostnader och förbättra installationens tillförlitlighet.
Att välja en brytare endast baserat på strömstyrka
Två enheter med samma nominella strömmärke kan ha olika spänningsklasser, brytkapacitet, utlösningskurvor och tillåtna tillämpningar. Jämför de fullständiga specifikationerna istället för att lita på ett enda nummer.
Användning av en endast AC-produkt i en DC-krets
En AC-klassificering fastställer inte att en brytare säkert kan bryta DC. Verifiera den explicita DC-klassificeringen och den tillåtna driftskonfigurationen i tillverkarens dokumentation.
Ignorera den tillgängliga felströmmen
En anordning med otillräcklig brytkapacitet kanske inte kan avbryta felet på ett säkert sätt. Detta är särskilt viktigt i batterimatade kretsar och andra system som kan leverera hög kortslutningsström.
Med utsikt över pol- och polaritetskrav
Vissa DC-brytare specificerar polaritetskänsliga anslutningar eller speciella serie-polarrangemang. Omvända anslutningar eller ändra konfigurationen utan auktorisation kan påverka avbrottsprestandan och äventyra säkerheten.
Misslyckas med att överväga framtida systemförändringar
Planerade ökningar av batterikapacitet, ytterligare solcellssträngar eller förändringar av distributionsarkitekturen kan påverka systemspänning, ström och felnivåer. Granska förutsebara expansionskrav innan du slutför specifikationer, utan att ersätta framtidssäkring med korrekt nuvarande skyddsdesign.
Acceptera ofullständig teknisk dokumentation
Ofullständiga datablad gör det svårt att jämföra produkter objektivt. Upphandlingsteam bör begära verifierbar modellspecifik information och klargöra eventuella saknade betyg eller certifieringsdetaljer innan de godkänner en produkt.
8. Vilka är de viktigaste installations- och underhållsrutinerna?
Även en korrekt vald likströmsbrytare kan fungera dåligt om den installeras felaktigt eller underhålls under olämpliga förhållanden. Installation och underhåll ska utföras av kvalificerad personal i enlighet med tillverkarens instruktioner och gällande föreskrifter.
Installation bästa praxis
- Isolera strömkällan:Följ de godkända låsnings- och verifieringsprocedurerna innan du arbetar på kretsen. Kom ihåg att batterier och solcellsmoduler kan förbli strömförande under vissa förhållanden.
- Följ kopplingsschemat:Observera plinttilldelningar, polaritetsmarkeringar och eventuellt specificerat serie-polarrangemang.
- Använd lämpliga ledare:Verifiera kabeldimensionering, isoleringsklasser, terminalkompatibilitet och ledningsförberedelse.
- Applicera specificerat vridmoment:Dra åt plintarna till tillverkarens angivna vridmoment för att minska risken för lösa anslutningar och överhettning.
- Upprätthålla miljöskydd:Installera brytaren i en kapsling som lämpar sig för miljön och respektera kraven på ventilation och frigång.
- Verifiera den slutförda installationen:Utför de inspektioner och tester som krävs av systemdesignen, produktinstruktionerna och tillämpliga bestämmelser innan strömkretsen aktiveras.
Rutininspektion och felsökning
Inspektionsintervallen bör återspegla utrustningstillverkarens rekommendationer, driftsmiljön och installationens kritiska karaktär. Underhållsregister hjälper till att identifiera återkommande problem och stödjer planerade byten.
- Kontrollera efter synliga skador, missfärgning, korrosion eller tecken på överhettning.
- Granska färdjournaler eller systemlarm där övervakningsfunktioner finns tillgängliga.
- Undersök upprepade utlösningar istället för att upprepade gånger återställa brytaren utan att identifiera orsaken.
- Kontrollera att terminaler, monteringsarrangemang och kapslingar förblir i lämpligt skick.
- Byt ut defekta eller skadade enheter med produkter med lämpliga klassificeringar och godkännanden.
En brytare som löser ut upprepade gånger kan reagera korrekt på en överbelastning, kortslutning, utrustningsfel eller olämpligt drifttillstånd. En kvalificerad tekniker bör fastställa orsaken innan systemet åter tas i drift.
9. Vanliga frågor
1. Vad är huvudsyftet med en likströmsbrytare?
Dess primära syfte är att avbryta överdriven ström under specificerade felförhållanden, vilket hjälper till att skydda ledare, elektrisk utrustning och anslutna belastningar. Enheten måste vara korrekt klassad för DC-systemet och samordnad med resten av skyddsschemat.
2. Vad händer om en växelströmsbrytare används i en likströmskrets?
Om brytaren inte är klassad för den avsedda DC-applikationen, kan den misslyckas med att avbryta strömmen på ett säkert sätt eftersom DC-ljusbågssläckning kan vara svårare. Använd endast en brytare vars tillverkare bekräftar lämplighet för den erforderliga DC-spänningen, strömmen och kretskonfigurationen.
3. Hur beräknar jag den märkström som krävs för DC-brytaren?
Börja med den förväntade kontinuerliga belastningsströmmen, utvärdera sedan ledarampacitet, belastningsbeteende, omgivningsförhållanden, tillämpliga kodkrav och tillverkarens vägledning för nedstämpling. Det slutliga valet måste skydda kretsen samtidigt som den tillgodoser legitima driftsförhållanden.
4. Varför är DC-brytkapaciteten viktig?
Brytkapaciteten avgör om brytaren kan bryta en specificerad felström på ett säkert sätt under dess nominella förhållanden. Den valda enheten måste ha tillräcklig DC-avbrottskapacitet för den potentiella kortslutningsströmmen vid installationspunkten.
5. Kan en DC-brytare användas i ett solenergisystem?
Ja, förutsatt att enheten är specifikt lämplig för den relevanta solcellskretsen och uppfyller de erforderliga spännings-, ström-, brytkapacitets-, miljö- och regulatoriska kraven. Inte alla allmänna DC-brytare är lämpliga för varje PV-applikation.
6. Vad är skillnaden mellan en DC-brytare och en DC-säkring?
En strömbrytare använder en mekanism som är utformad för att öppna kretsen och kan återställas efter att felet har åtgärdats, förutsatt att enheten förblir funktionsduglig och tillverkaren tillåter det. En säkring bryter strömmen genom att smälta dess element och kräver i allmänhet byte efter drift. Båda enheterna måste ha lämpliga DC-klassificeringar och felavbrottsmöjligheter.
7. Ger en högre strömstyrka alltid bättre skydd?
Nej. En överdimensionerad brytare kan misslyckas med att skydda ledare eller utrustning på ett adekvat sätt. Klassificeringen måste väljas baserat på belastningen, ledarampaciteten, tillämpliga bestämmelser och den kompletta systemdesignen snarare än att bara välja det största tillgängliga alternativet.
8. Vilken information ska jag ge när jag begär en offert för DC-brytare?
Ange DC-systemets spänning, erforderlig märkström, potentiell kortslutningsström om känd, tillämpning, polkonfiguration, installationsmiljö, kvantitet, tillämpliga standarder och eventuella speciella krav. Att dela ett kretsschema eller utrustningsspecifikation kan hjälpa leverantören att bedöma produktens lämplighet mer exakt.
Hitta en lämplig likströmsbrytare för din applikation
Att välja rätt likströmsbrytare kräver mer än att matcha spännings- och strömvärden. Brytkapacitet, bågavbrottsdesign, utlösningsegenskaper, stolpkonfiguration, miljöförhållanden och tillämpliga standarder påverkar alla lämpligheten av en skyddsanordning.
